详细说明

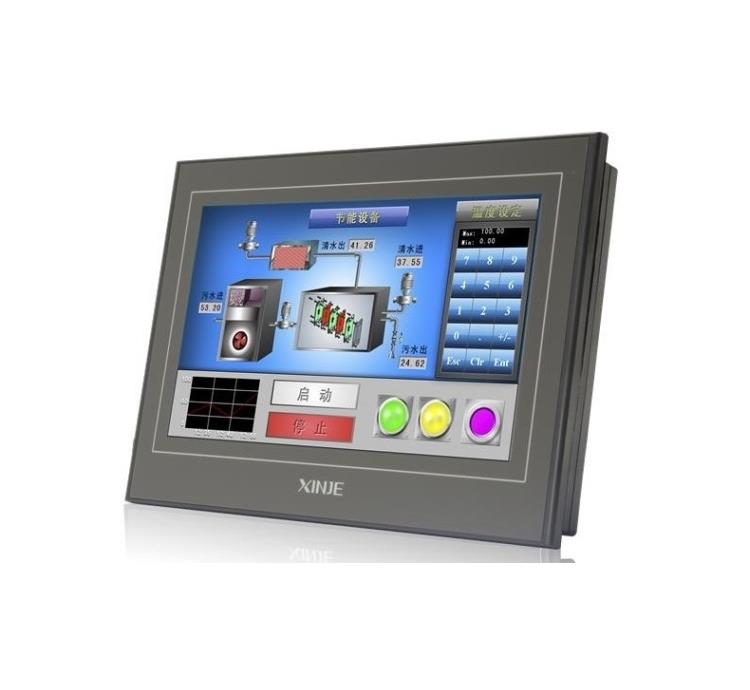

产品说明
1677万色，分辨率1024*600，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1、全新灰色外观设计，防水性更好
2、采用更优质材料制作，塑壳更加坚固
3、ARM9 CPU，400MHz主频，128MB存储容量
4、10.1英寸，1677万色TFT液晶显示，LED背光，分辨率1024*600像素
5、2个COM口，独立通讯，支持RS232/RS485/RS422等通讯方式，支持X-Net总线中的OMMS方式，即一屏一机、一屏多机通讯
6、标配时钟
7、USB-B接口，实现数据传输
8、支持多种以太网通讯（支持与MODBUS TCP协议设备、西门子S7-1200 PLC及三菱Melsec协议设备通过以太网通讯）
型号说明
TGA63G-MT：USB-B接口
TGA63G-UT：USB-B接口、USB-A接口
TGA63G-ET：USB-B接口、USB-A接口、以太网接口
技术规格
|
|
TGA63G-MT/UT/ET
|
|
产品特性
|
尺寸
|
10.1〞
|
|
分辨率
|
1024*600
|
|
液晶屏
|
TFT液晶显示，LED背光
|
|
显示颜色
|
1677万色
|
|
亮度
|
可调
|
|
触摸面板
|
四线电阻式触摸屏
|
|
液晶寿命
|
50000小时以上，环境温度25℃，24小时运行
|
|
存储器
|
128MB
|
|
外部接口
|
Download口
|
RS232/RS485
|
|
PLC口
|
RS232/RS485/RS422
|
|
USB接口1
|
USB-B（符合USB2.0规范），USB下载口
|
|
USB接口2
|
USB-A（符合USB2.0规范），U盘口，UT/ET型号支持
|
|
以太网
|
ET型号支持
|
|
电气特性
|
输入电压
|
DC24V（电压范围：DC22V~DC26V）
|
|
消耗电流
|
270mA
|
|
允许失电
|
10ms以下（实际失电小于1s）
|
|
抗电压冲击
|
AC1000V，10mA，小于1分钟（信号与地间）
|
|
绝缘电阻
|
DC500V，10MΩ以上（信号与地间）
|
|
环 境
|
|
运行温度
|
0℃～50℃
|
|
存储温度
|
-20℃～60℃
|
|
运行湿度
|
10%RH～90%RH（无凝露）
|
|
抗干扰能力
|
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
|
|
空气
|
无腐蚀性气体
|
|
冷却方式
|
自然风冷
|
|
外部尺寸(mm)
|
278*192.3*44.0
|
|
面板开孔尺寸(mm)
|
260.2*179.7
|
外形尺寸图（单位：mm）
开孔尺寸大小建议向上浮动0.5mm。
