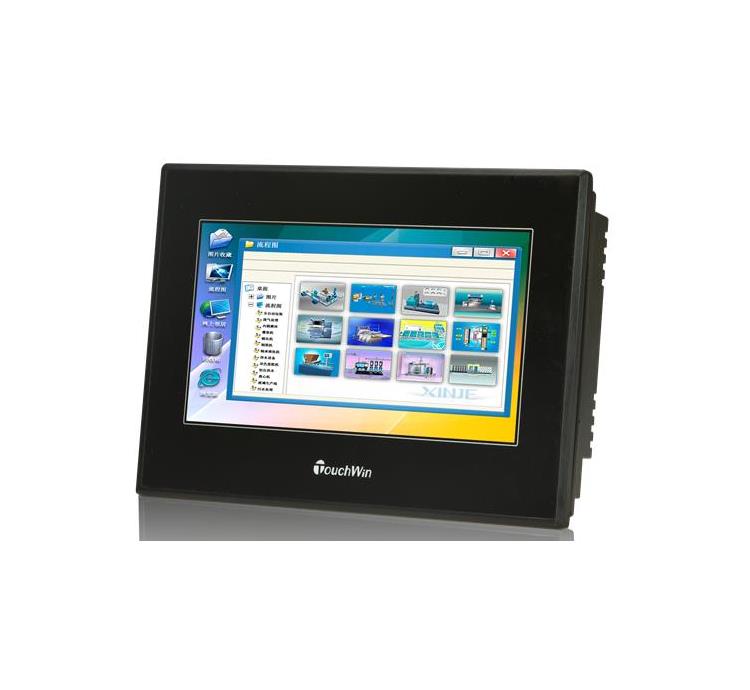

整体式控制器
  • ZGM-30T4-7
  • 产品摘要:集逻辑控制、HMI集于一体 开关量输入:16点,光耦隔离 开关量输出:14点;晶体管输出 模拟量扩展:Z系列BD板 HMI画面编辑简单直观,功能丰富,显示区域支持触摸 LCD显示:800*480像素(7英寸);1677万真彩色;LCD寿命可达5万
  • 销售咨询
详细说明

产品说明
集逻辑控制、HMI集于一体
开关量输入:16点,光耦隔离
开关量输出:14点;晶体管输出
模拟量扩展:Z系列BD板
HMI画面编辑简单直观,功能丰富,显示区域支持触摸
LCD显示:800*480像素(7英寸);1677万真彩色;LCD寿命可达5万小时
4路高速计数、4路高速脉冲、10路外部中断
前面板防水等级符合IP65

基本规格

项目 规格
电气
特征
输入电压 DC24V
电压允许范围 DC21.6V~26.4V
允许瞬时停电 10ms   DC24V
冲击电流 10A    DC26.4V
绝缘阻抗 约10MΩ,DC500V(信号与地间)
环境 操作温度 0~50℃
保存温度 –10~60℃
环境湿度 20~85%(无凝露)
耐振动 10~25Hz(X,Y,Z方向各30分钟2G)
抗干扰 电压噪声:1000Vp-p
周围空气 无腐蚀性气体
保护结构 前面板符合IP65
结构
冷却方式 自然风冷
外部尺寸 200.4*146.9*49.0
面板开孔尺寸 192.0*138.5
接口 下载口 RS-232(PLC)/USB(HMI)
通讯口 RS-232/ RS-485(PLC)

HMI规格
项目 规格
画面属性 类型 1677万真彩色LCD
屏幕大小 7英寸
使用寿命 50000小时以上,环境温度25℃,24小时运行
显示区域 800*480
对比度 可调
文字设定 中文:简体/繁体、英文、日文等多种语言
字符尺寸 任意字体、任意大小
触摸方式 4线电阻式触摸
存储器 画面 128MB

PLC规格
项 目 规 格
程序执行方式 循环扫描方式
编程方式 指令、梯形图并用
处理速度 0.05us
停电保持 使用FlashROM及锂电池
用户程序容量 384KB
I/O点数2 输入16点,输出14点
内部线圈(M、HM、SM) 92000点 M0~M74999【HM0~HM11999】
特殊用   SM0~SM4999
流程(S、HS) 9000点 S0~S7999【HS0~HS999】
定时器(T、HT、ET) 点数 7040点 T0~T4999【HT0~HT1999】
精确定时ET0~ET39
规格 100ms定时器:设置时间0.1~3276.7秒
10ms定时器:设置时间0.01~327.67秒
1ms定时器:设置时间0.001~32.767秒
计数器(C、HC、HSC) 点数 7040点 C0~C4999【HC0~HC1999】
高速计数器HSC0~HSC39
规格 16位计数器:设置值K0~32,767
32位计数器:设置值-2147483648~+2147483647
数据寄存器(D、HD、SD、HSD)
101024字
D0~D69999【HD0~HD24999】
特殊用  SD0~SD4999
特殊用  HSD0~HSD1023
FlashROM寄存器(FD、SFD) 14192字 FD0~FD8191
特殊用  SFD0~SFD5999
保密寄存器(FS) 48字 FS0~FS47
顺序功能块WAIT指令
专用线圈(SEM)
128点 SEM0~SEM127
高速处理功能 高速计数、脉冲输出、外部中断
口令保护 6位长度ASCII
自诊断功能 上电自检、监控定时器、语法检查
