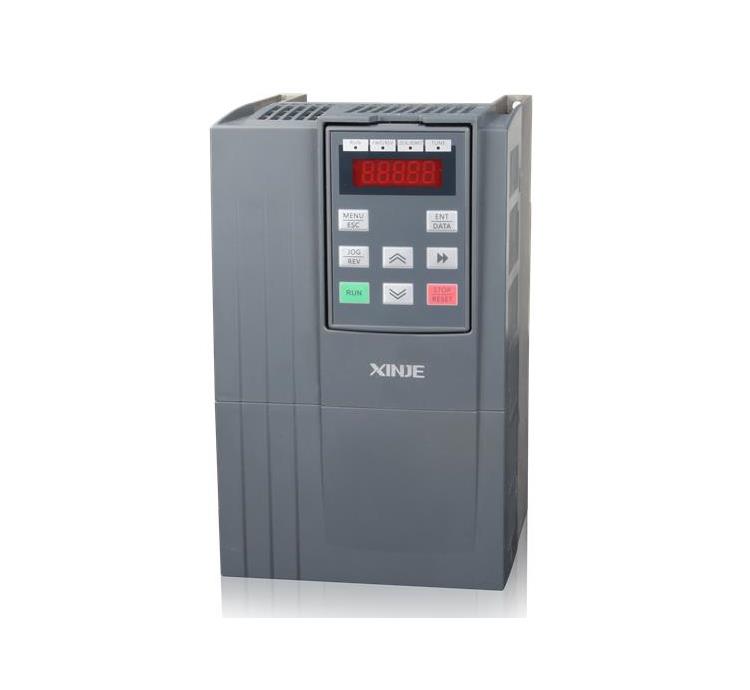

详细说明
产品特点
无感矢量控制，可在低频率平滑带动大负载
输出频率最大500Hz，可控制高速电机
内置两种PID调节及简易PLC功能，方便客户各种使用需求
丰富灵活的输入、输出接口和控制方式，通用性强
采用SMT全贴片生产和三防漆处理工艺，产品性能稳定
完善的保护功能、良好的散热风道设计
标准RJ45网线外引接口（面板与主控制板连接）
产品规格
|
型号 VH3-4_ _ _
|
2P2
|
3P7
|
输出
|
适配电机（KW）
|
2.
|
3.7
|
|
额定电流（A）
|
5.1
|
9.0
|
|
额定电压（V）
|
AC 380
|
|
频率范围（Hz）
|
0～500
|
|
频率解析度（Hz）
|
0.01
|
输入
|
额定电压/频率
|
三相 380V；50Hz/60Hz
|
|
电压允许波动
|
电压：-15% ～ +15％ 电压失衡率：<3%
|
|
允许频率波动
|
频率：±5％
|
一般特性
环境
|
使用场所
|
室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等
|
|
海拔高度
|
低于1000米（高于1000米时需降额使用）
|
|
环境温度
|
－10℃～＋40℃
|
|
湿度
|
小于90%RH，无结露
|
|
振动
|
小于5.9米/秒2（0.6M）
|
|
保存温度
|
－20℃～＋60℃
|
|
结构
|
保护结构
|
IP20（在选用状态显示单元或键盘的状态下）
|
|
冷却方式
|
强制风冷
|
安装方式
|
壁挂式，柜内安装
|
一般规格
基
本
功
能
|
最高频率
|
矢量控制：0～500Hz
V/F控制：0～500Hz
|
|
载波频率
|
0.5KHz～16KHz
可根据负载特性，自动调整载波频率
|
|
频率分辨率
|
数字设定：0.01Hz；
模拟设定：最高频率×0.025%
|
|
控制方式
|
开环矢量控制（SVC）
V/F控制
|
|
启动转矩
|
G型机；0.5HZ/150%（SVC）
P型机；0.5HZ/100%
|
|
稳速精度
|
±0.5%（SVC）
|
|
过载能力
|
G型：150%额定电流60s；180%额定电流3s。
P型：120%额定电流60s；150%额定电流3s。
|
|
转矩提升
|
自动转矩提升；手动转矩提升0.1%～30.0%
|
|
V/F曲线
|
三种方式：直线型：多点型：N次方型V/F曲线
（1.2次方、1.4次方、1.6次方、1.8次方、2.0次方）
|
|
V/F分离
|
2种方式：全分离、半分离
|
|
加减速曲线
|
直线或S曲线加减速方式。
四种加减速时间，加减速时间范围0.0～6500.0s
|
|
直流制动
|
直流制动频率：0.00HZ～最大频率
制动时间：0.0s～36.0s
制动动作电流值：0.0%～100.0%
|
|
点动控制
|
点动频率范围：0.00Hz～50.00Hz。
点动加减速时间0.0s～6500.0s。
|
|
简易PLC、多段速运行
|
通过内置PLC或控制端子实现最多16段速运行
|
|
内置 PID
|
可方便实现过程控制闭环控制系统
|
|
自动电压调整（AVR）
|
当电网电压变化时，能自动保持输出电压恒定
|
|
过压过流失速控制
|
对运行期间电流电压自动限制，防止频繁过流过压跳闸
|
|
快速限流功能
|
最大限度减小过流故障，保护变频器正常运行
|
|
转矩限定与控制
|
“挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制
|
个
性
化
功
能
|
出色的性能
|
以高性能的电流矢量控制技术实现异步电机控制
|
|
瞬停不停
|
瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行
|
|
快速限流
|
避免变频器频繁的出现过流故障
|
|
定时控制
|
定时控制功能：设定时间范围0.0Min～6500.0Min
|
|
多电机切换
|
两组电机参数，可实现两个电机切换控制
|
|
多线程总线支持
|
支持两种现场总线：Modbus、X-NET总线控制
|
运
行
功
能
|
命令源
|
操作面板给定、控制端子给定、串行通讯口给定。
可通过多种方式切换
|
|
频率源
|
10种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换。
|
|
辅助频率源
|
10种辅助频率源。可灵活实现辅助频率微调、频率合成
|
|
输入端子
|
5个数字输入端子，其中1个支持最高100kHz的高速脉冲输入
2个模拟量输入端子，1个仅支持 0～10V电压输入
1个支持0～10V电压输入
|
|
输出端子
|
1个高速脉冲输出端子（可选为开路集电极式），支持0~100KHz 的方波信号输出
1个数字输出端子
1个继电器输出端子
1个模拟输出端子，支持0~20mA电流输出或0~10V电压输出
|
|
运行
|
过流保护；过压保护；欠压保护；过热保护；过载保护等
|
|
选配件
|
制动组件；VH3底座；操作面板延长线
|
产品尺寸（单位：mm）
